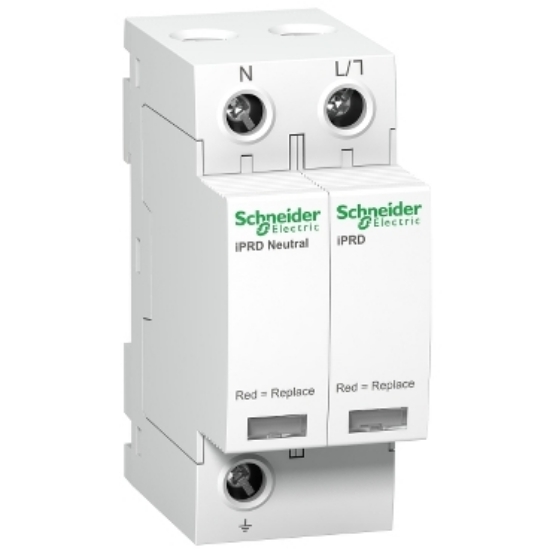

DESCARCATOR A9L20500 DESCARCATOR IPRD20 20 KA 350V 1P+N A9L20500

Descărcător de supratensiuni modular iPRD20 1P+N 350V, tip 2, 20 kA, pentru rețele TT și TN-S.

Cod produs: A9L20500

Descărcătorul de supratensiuni modular iPRD20 1P+N 350V de la Schneider Electric este conceput pentru a proteja instalațiile electrice împotriva supratensiunilor tranzitorii. Acest dispozitiv de tip 2 este ideal pentru rețelele TT și TN-S, având o capacitate maximă de descărcare de 20 kA. Cartușele sale sunt detașabile și ușor de înlocuit, oferind o soluție eficientă și durabilă pentru protecția echipamentelor electrice.

259,60 LEI

increase-value decrease-value

Timp de livrare: 5-7 zile

Specificatii
Recenzii

Specificații produse

Denumire caracteristica	Valoarea
Gama produs	Acti9
Nume produs	Acti9 iPRD
Tip produs sau componentă	Descărcător cu cartuș debroșabil
Nume scurt al dispozitivului	iPRD20
Domeniu de utilizare al dispozitivului	Distribuție
Standard	EN 61643-11:2012, IEC 61643-11:2011
Certificări produs	CE
Etichete privind calitatea	KEMA-KEUR, NF
Descriere poli	1P + N
Semnalizare de la distanță	Fără
Tip descărcător de supratensiune	Rețea de distribuție a energiei electrice, Tip 2, MOV + GDT
Sistem de împământare	TT, TN-S
Tensiunea nominală de utilizare	230 V AC +10% -15% la 50/60 Hz
Curent nominal de descărcare (8/20)	Mod comun: 5 kA (L/PE), Mod comun: 5 kA (N/PE), Mod diferențial: 5 kA (L/N)
Curent maxim de incarcare	Mod comun: 20 kA L/PE, Mod comun: 20 kA N/PE, Mod diferențial: 20 kA L/N
Tensiune maximă de operare continuă (Uc)	Mod comun: 260 V N/PE, Mod comun: 350 V L/PE, Mod diferențial: 350 V L/N
Nivel maxim al protecției de tensiune [Up]	Mod diferențial <1.1 kV tip 2 L/N, Mod comun <1.4 kV tip 2 N/PE
Supratensiune temporară [Ut]	337 V L/N 5 s rezistență, 1200 V N/PE 200 ms mod de eșec sigur, 442 V L/PE 5 s rezistență, 1453 V L/PE 200 ms mod de eșec sigur
Tip dispozitiv de deconectare	Disjunctor asociat IC60N 20 A curbă C - Icu 10 kA, Disjunctor asociat iC60H 20 A curbă C - Icu 15 kA, Disjunctor asociat iC60L 20 A curbă C - Icu 25 kA, Disjunctor asociat NG125H 63 A curbă C - Icu 36 kA, Disjunctor asociat NG125L 63 A curbă C - Icu 50 kA, Siguranță asociată gG 40 A - Icu 15 kA, Siguranță asociată gG 80 A - Icu 50 kA
Mod de montare	Clip-on (șină DIN)
Pasi de 9 mm	4
Înălțime	85 mm
Lățime	36 mm
Adâncime	69.5 mm
Masă netă	0.211 kg
Culoare	Alb (RAL 9010)
Curent rezidual nominal	0.6 mA, 0.003 mA
Conexiuni - terminale	Terminal tip tunel (sus sau jos) 1…25 mm² rigid, 1…16 mm² flexibil
Cuplu de strângere	2 N.m
Grad de protecție (IP)	IK03 conform IEC 62262
Umiditatea relativă	5…95 %
Altitudinea de operare	2000 m
Temperatura aerului ambiant pentru funcționare	-25…70 °C
Temperatura ambientala pentru depozitare	-40…85 °C

Specificații produse

Denumire caracteristica	Valoarea
Gama produs	Acti9
Nume produs	Acti9 iPRD
Tip produs sau componentă	Descărcător cu cartuș debroșabil
Nume scurt al dispozitivului	iPRD20
Domeniu de utilizare al dispozitivului	Distribuție
Standard	EN 61643-11:2012, IEC 61643-11:2011
Certificări produs	CE
Etichete privind calitatea	KEMA-KEUR, NF
Descriere poli	1P + N
Semnalizare de la distanță	Fără
Tip descărcător de supratensiune	Rețea de distribuție a energiei electrice, Tip 2, MOV + GDT
Sistem de împământare	TT, TN-S
Tensiunea nominală de utilizare	230 V AC +10% -15% la 50/60 Hz
Curent nominal de descărcare (8/20)	Mod comun: 5 kA (L/PE), Mod comun: 5 kA (N/PE), Mod diferențial: 5 kA (L/N)
Curent maxim de incarcare	Mod comun: 20 kA L/PE, Mod comun: 20 kA N/PE, Mod diferențial: 20 kA L/N
Tensiune maximă de operare continuă (Uc)	Mod comun: 260 V N/PE, Mod comun: 350 V L/PE, Mod diferențial: 350 V L/N
Nivel maxim al protecției de tensiune [Up]	Mod diferențial <1.1 kV tip 2 L/N, Mod comun <1.4 kV tip 2 N/PE
Supratensiune temporară [Ut]	337 V L/N 5 s rezistență, 1200 V N/PE 200 ms mod de eșec sigur, 442 V L/PE 5 s rezistență, 1453 V L/PE 200 ms mod de eșec sigur
Tip dispozitiv de deconectare	Disjunctor asociat IC60N 20 A curbă C - Icu 10 kA, Disjunctor asociat iC60H 20 A curbă C - Icu 15 kA, Disjunctor asociat iC60L 20 A curbă C - Icu 25 kA, Disjunctor asociat NG125H 63 A curbă C - Icu 36 kA, Disjunctor asociat NG125L 63 A curbă C - Icu 50 kA, Siguranță asociată gG 40 A - Icu 15 kA, Siguranță asociată gG 80 A - Icu 50 kA
Mod de montare	Clip-on (șină DIN)
Pasi de 9 mm	4
Înălțime	85 mm
Lățime	36 mm
Adâncime	69.5 mm
Masă netă	0.211 kg
Culoare	Alb (RAL 9010)
Curent rezidual nominal	0.6 mA, 0.003 mA
Conexiuni - terminale	Terminal tip tunel (sus sau jos) 1…25 mm² rigid, 1…16 mm² flexibil
Cuplu de strângere	2 N.m
Grad de protecție (IP)	IK03 conform IEC 62262
Umiditatea relativă	5…95 %
Altitudinea de operare	2000 m
Temperatura aerului ambiant pentru funcționare	-25…70 °C
Temperatura ambientala pentru depozitare	-40…85 °C
